充电操作及注意事项
充电操作
将车辆停在平稳可靠的地方,关闭电源,拉紧手刹。从行李箱取出充电线缆,检查线缆是否完好无损。
(注意:充电枪外观图仅为示意,最终外观以实物为准。)
打开充电口盖
Graphic

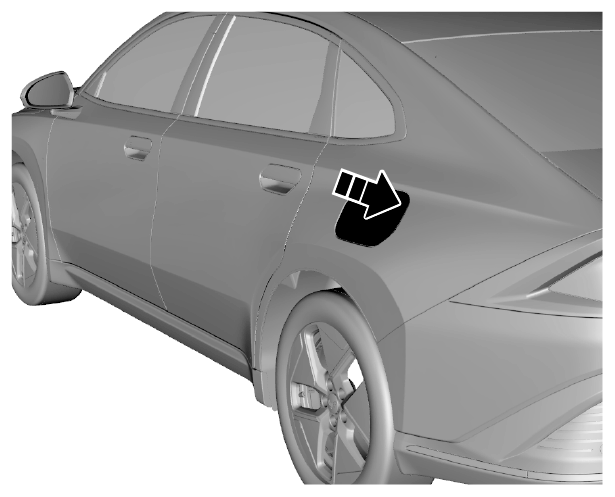

1.如图所示,充电口位于车辆左后侧,按压充电口盖自动弹开。
Graphic

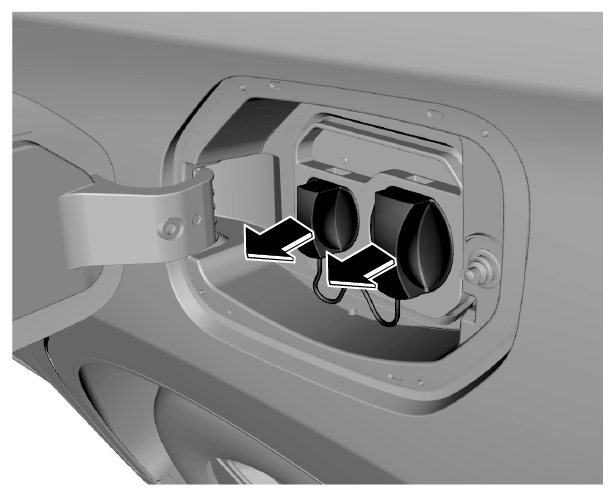

2.如图,打开充电口保护盖。
连接电源
Graphic

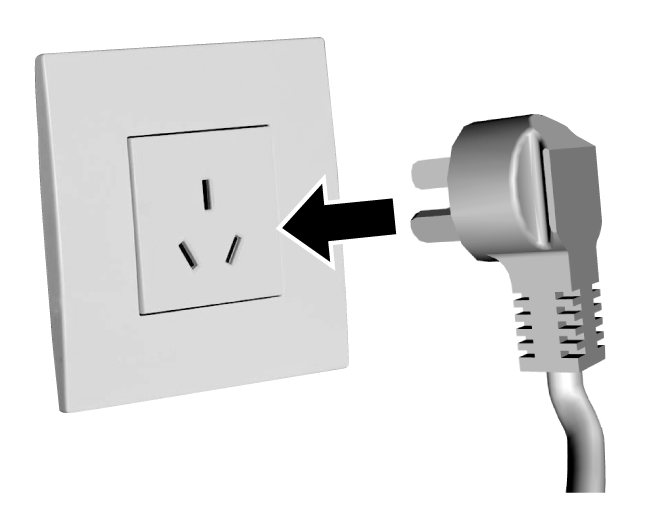

1.把插头插入到插座上。
Graphic

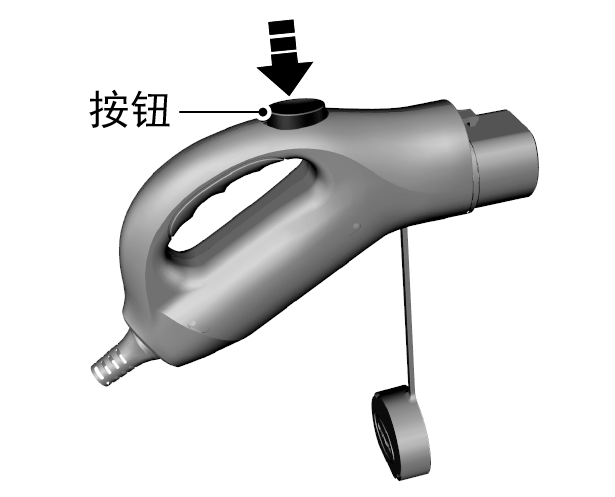

2.按下充电枪按钮,打开充电枪盖。
Graphic
3·按压充电枪上黑色按钮,同时将充电枪插入充电口,完全插入时黑色按钮有明显弹起。
充电成功确认
仪表显示
Graphic
充电成功时组合仪表会提示正在充电,如果未出现充电状态的图标(.),说明未充电成功, 请重新检查充电操作是否正确,充电环境是否可靠。
因车型配置不同,充电成功显示可能也不一样,请以实车为准。

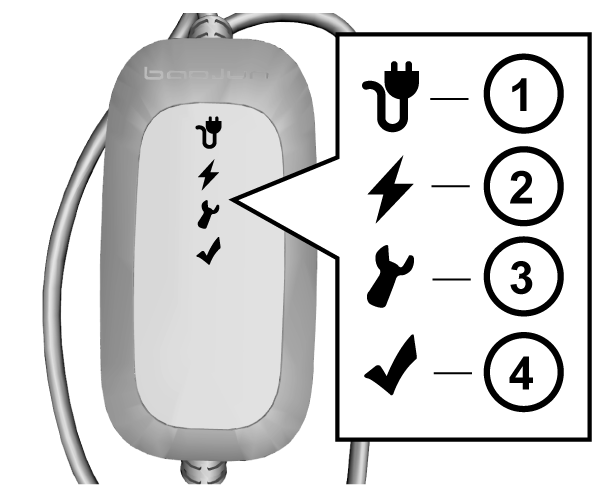

充电盒显示
Graphic
①:电源连接
②:正在充电
③:出现故障
④:充电结束
充电枪指示灯显示方式
初始状态:指示灯按蓝-绿-蓝-红顺序闪烁1秒后熄灭
等待连接:蓝灯常亮,绿、红灯灭
插枪正常:蓝灯闪烁,绿、红灯灭
正常充电:绿灯闪烁,红、蓝灯灭
充电结束:绿灯常亮,红、蓝灯灭
出现故障:红灯常亮或闪烁
解锁拔充电枪
Graphic
充电完成后,按压按钮拔出充电枪并盖好充电枪盖。
关闭充电口盖
Graphic

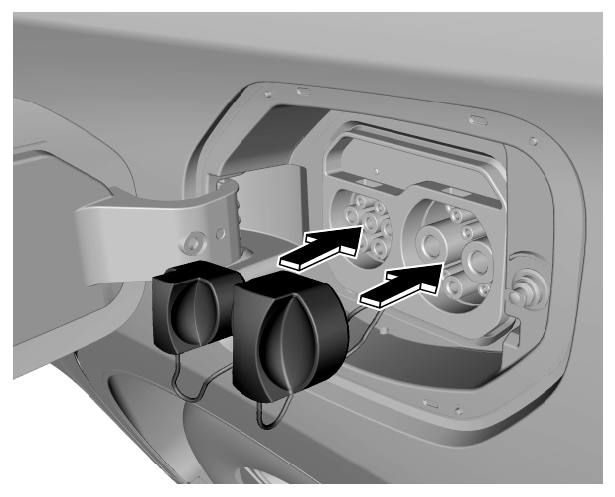

1.如图,将充电口保护盖盖到充电口上,并确保稳固盖好。
Graphic

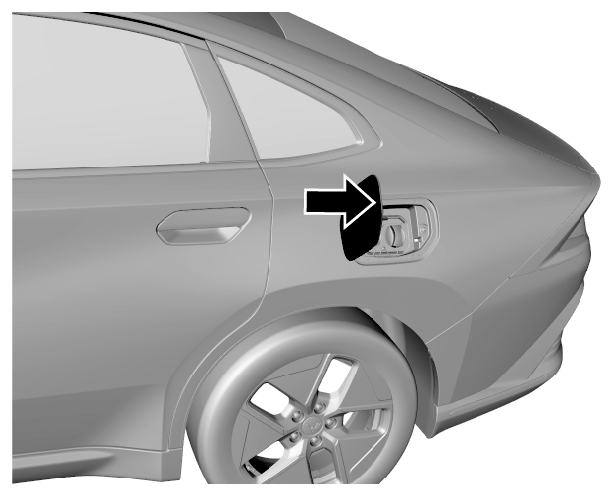

2.如图,向右关闭充电口盖,直到听到"嗒"的一声。(关闭充电口盖时必须保证充电口保护盖已盖好)
交流充电桩充电操作
Graphic

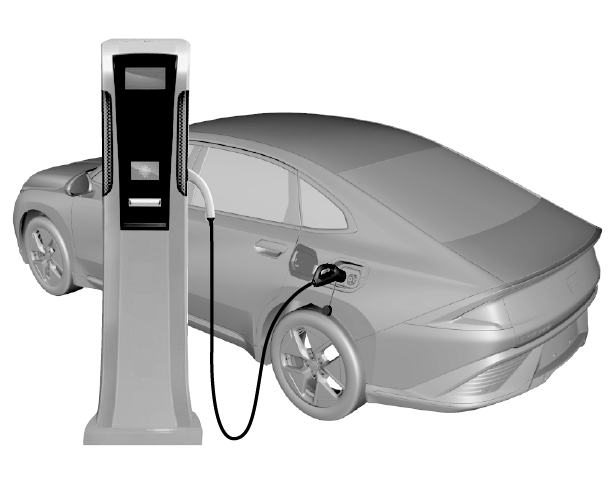

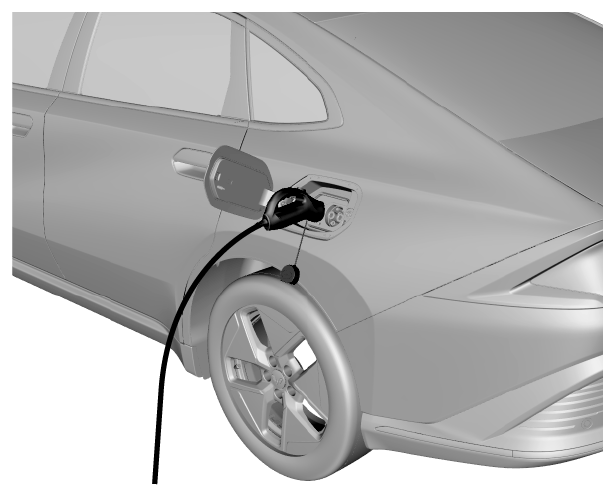

如果在交流充电桩上充电,先把充电枪插入车上的充电口,然后再启动充电桩,充电完成后,先关闭充电桩再拔出充电枪。请遵循充电桩的操作说明。
解锁拉绳
Graphic

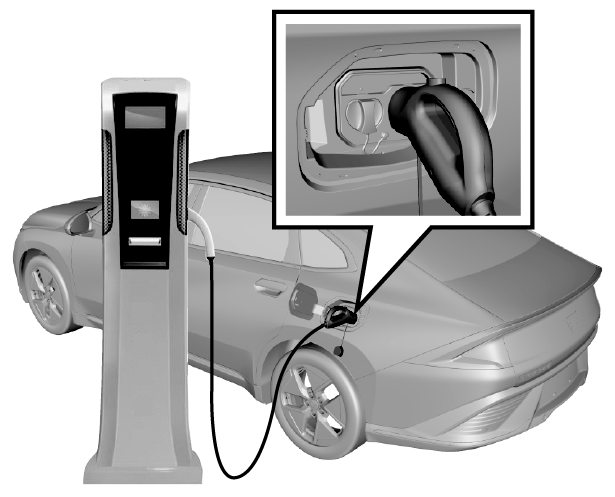

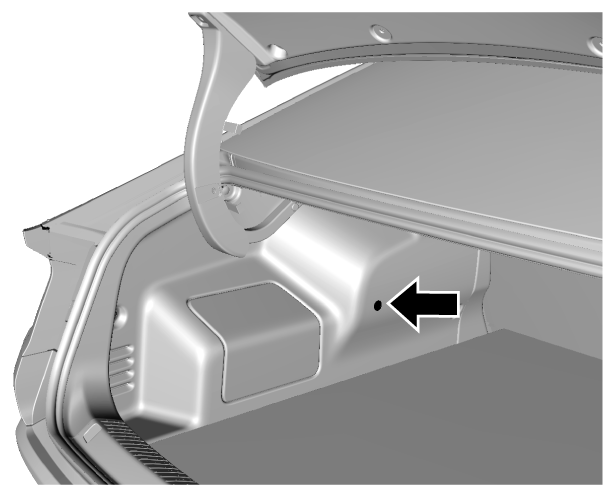

若交流充电过程中出现特殊情况无法拔出充电枪,可以通过上图位置使用解锁拉绳解锁。正常使用过后,注意把解锁拉绳收纳回饰板里面。
直流快充*
进行直流充电时,请遵循充电设备的操作说明,或在充电站工作人员的指导下充电(充电设备请以实物为准)。
Graphic
注意
在使用公共充电设施的过程中若发生无法正常充电的情况,请先检查所使用的公共充电设施功能是否正常。
注意
在高温环境中充电,电池温度上升较快,充电机会根据电池温度限制充电功率,避免电池过热,因此会造成充电时间延长,属于正常现象。
危险
充电前检查充电口及充电枪的连接器端口内没有水或异物,如有则不允许充电。否则,可能导致短路或电击,造成人身伤害及财产损失。
充电时不要触碰到插头及其它连接器的金属部分。
水可以导电,充电时,不要用湿的手去触碰充电线缆及插头,也不要在湿的地方为车辆充电,否则可能触电。
充电时,如果散发异味或烟雾,请立即停止充电并及时与服务中心联系。
雷电天气下不要充电,下雨天不要在露天充电。否则可能损坏充电设备,或造成雷击、触电。
