音响娱乐系统
音响娱乐系统Ⅰ型*
按键定义及功能
Graphic
按键名称
按键序号
按键状态
模式状态
收音机模式
USB模式
蓝牙音乐模式
SRC
短按
可切换FM、AM、USB、蓝牙
长按
暂停/播放
VOL+(音量+)
短按
音量依次增加
长按
音量递增
VOL-(音量-)
短按
音量依次减小
长按
静音/取消静音
左键(上一曲)
短按
频率递减
自动搜索电台
播放上一曲目
长按
手动递减调台
/
右键(下一曲)
短按
频率递增
自动搜索电台
播放下一曲目
长按
手动递增调台
/
接听/挂断
/
/
/
短按接听电话;
通话中短按进入私密模式/长按挂断电话;
无来电时长按拨出上一次拨出的号码。
本节详细介绍了该车型娱乐系统主机的基本功能,为能充分享用本机的特点并确保长期无障碍使用,务请仔细阅读,并遵守其中所列事项。
1、切勿自行维修,如果出现故障,请立即关掉电源,并到特约售后服务中心检查。本机器是由许多精密的电子元件组成的,如果拆卸或改装可能会使之损坏或破裂。
2、请勿使机器蒙受湿气、灰尘、蒸汽、油烟、直射阳光等。
3、请勿使用稀剂或其他化学清洁剂接触本机,请用软布擦去机器表面的污垢。
4、请使本机远离过热或过冷的地方。
5、本机器工作温度范围为-30~80℃,存储温度范围为-40~ 85℃。
6、避免使机器跌落或承受冲击。
基于安全考虑,请您不要在车辆驾驶时进行娱乐系统主机的操作。
本节说明并图示了该车型的各项操作,而您的车辆有可能并未配备这些功能,请根据您所购买的车型实际配置选择阅读。
基本操作
打开电源
第一次上电,在钥匙开关(ACC)打开时开机。
关闭电源
直接关闭钥匙开关(ACC),就可以关闭本收放机。
静音
长按VOL-键,静音;再按任意键,取消静音,恢复到静音之前的音量大小。
音量调节
按VOL+,音量增加,最大为39;按VOL-,音量减小,最小为0。
提示:在驾驶汽车时,请您不要把音量调到太大,以便您在驾驶的时候能够听到车外的声音。
模式切换
短按模式键*,在FM、AM、USB、蓝牙模式中依次切换。注意:U盘未插入时不能切换到USB模式。
收听收音
自动搜台
1、短按右键可自动从低端向高端搜索电台频率,当搜索到有效电台时便会停止搜索并播放此电台。
如果在搜索过程中再次短按左键将停止搜索,并停留在当前的频率播放。
2、当全波段搜索一圈后,没有搜索到有效电台,则回到搜索前的频率并播放。
3、搜索过程中静音,不影响搜索频率。
4、搜索过程中,按任意有效按键,搜索停止。(音量键、接听/挂断键除外)
手动搜台
1、长按左键或右键,进入步进模式,之后可以手动调节到所需要的频率并播放。
2、短按左键,减小一个手动搜索步长(FM:100kHz、AM:9kHz)的频率并播放。
3、短按右键,增加一个手动搜索步长(FM:100kHz、AM:9kHz)的频率并播放。
4、搜台过程中,仪表界面中间显示的频率随搜索过程同步变化。
播放USB
播放U盘音乐
在ACC打开,本机开机状态下,将有歌曲的U盘插入USB接口,本机将自动识别并播放。
注意:最大支持64GB的U盘容量。
选择曲目
短按右键,播放下一首歌曲。
短按左键,播放上一首歌曲。
支持播放格式
本机支持的音频格式有:
MP3(32kbps~320kbps)
WMA(32kbps~320kbps)
AAC(32kbps~320kbps)
支持U盘文件系统
本机支持的U盘文件系统:FAT16、FAT32。
蓝牙功能
在ACC打开,本机开机状态下,用手机连接本机蓝牙,仪表显示屏显示蓝牙符号,连接成功并出现提示音。
  • 提示:部分手机存在兼容性或受手机安装软件影响,存在偶然配对或连接的问题,请重试或换用其他手机。
选择曲目
短按右键,播放下一首歌曲。
短按左键,播放上一首歌曲。
蓝牙电话
蓝牙电话接听
蓝牙来电状态下,按下“接听”键接听电话;通话状态下,按下“挂断”键挂断电话。
  • 提示:在行车的时候不要拨打电话,否则有可能违反相关法律的规定。
  • 提示:蓝牙电话不支持微信等第三方软件的部分电话功能。
手机充电
本机支持对手机充电功能,可以提供5V/1A的充电电源,实际充电电流和手机状态有关。在ACC打开的状态下,用USB充电线将本收放机与手机连接,进入充电模式。
注意:本收放机不支持需充电协议的手机,仅提供5V/1A电源以充电器的方式给手机充电,最大电流取决于手机本身。
音响娱乐系统根据车型配置不同,功能和操作可能不同。
维修前检查
当您觉得汽车音响里某些功能失效时,在送去维修前,请仔细阅读操作指示,再对照下表进行检查,这将有助于您清除故障。
现象
可能的原因及解决方法
主机无电源(不开机)
请检查车上电瓶电压是否正常。正常电瓶电压应该在9V-16V之间,如低于或高于此电压,主机将无法正常工作。
如汽车电瓶电压正常,请检查车上的收放机总成专用保险片是否已经熔断,收放机总成的电源插头是否松动、脱落。
请检查车上的收放机总成电源电缆是否有断路、短路等情况。
部分扬声器无声音
请检查扬声器电缆是否断路、短路,扬声器插头是否松动,扬声器自身是否已经损坏。
收音有杂音
检查收音机的天线插头是否松动、脱落。
汽车是否处于偏远地带,电台信号较差。
汽车当前是否处于强电磁干扰区或者发射塔附近。
音量开不大
检查扬声器输出线与地是否短路。
检查收放机总成温度是否过高。本收放机总成具有温度过高自动保护功能。此时应关机,待温度下降后再使用。
USB设备不能被识别
重插USB设备或USB数据线。
检查USB的数据线或设备本身是否已经损坏。
按FAT32格式化USB设备,然后只装载MP3/WMA音乐文件。
USB设备与收放机总成不兼容,请换用其它型号或规格的USB设备。
USB读取时间太长
删除USB设备中除MP3/WMA音乐文件之外的其它文件。
适当减少USB设备中音乐文件的数量。
改用其它品牌的USB设备。
如故障仍不能排除,请到特约售后服务中心检查。切勿擅自拆开主机,自行维修。
音响娱乐系统Ⅱ型*
安全注意事项
感谢您惠购本产品!为了能安全正确使用本产品,请仔细阅读以下注意事项。
  • 行驶时音量调整应以能听见车外声音为度。如果驾驶时听不见车外声音,可能导致事故发生。
  • 行驶中操作音响时,请充分留意,不要影响安全驾驶,否则可能会引发事故。
  • 请勿将本装置用于车载以外的用途,否则可能会造成伤害或触电事故。
  • 切勿在故障状态下继续使用。若发现冒烟,有异物声音或异味时,请立即关闭音响电源。
  • 车内温度较高时,请降温后再使用。在高温状态下使用本装置,可能会造成故障。
  • 请勿向屏幕施压重力,否则可能会造成故障。
  • 行驶中,驾驶员请勿操作本装置。驾驶者操作时,请务必先将车辆停靠在安全地点。
  • 行驶中,驾驶员请勿注视本装置的画面,否则可能会忽视前方状况,引发交通事故。
  • 车辆未进入READY状态之前,请不要长时间使用本设备,否则会导致车辆电池亏电。
  • 请勿分解、改造本装置,否则可能会引发事故及火灾、触电。
  • 请勿在无法显示画面、播放语音等故障状态下使用,否则可能会引发事故及火灾、触电。
  • 万一发生进入异物、淋水、冒烟、有难闻气味等异常情况时,请立即停止使用,若继续使用,可能会引发事故及火灾、触电。
开机

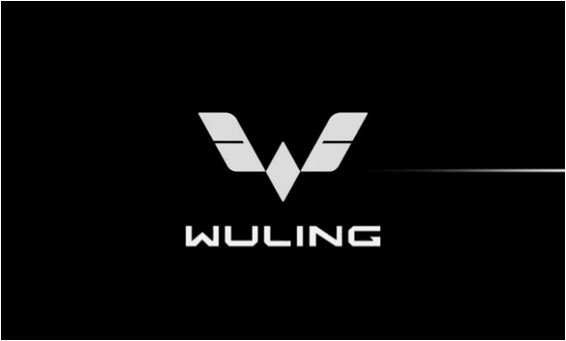

开启本机,显示车机LOGO后,播放记忆源。
Graphic

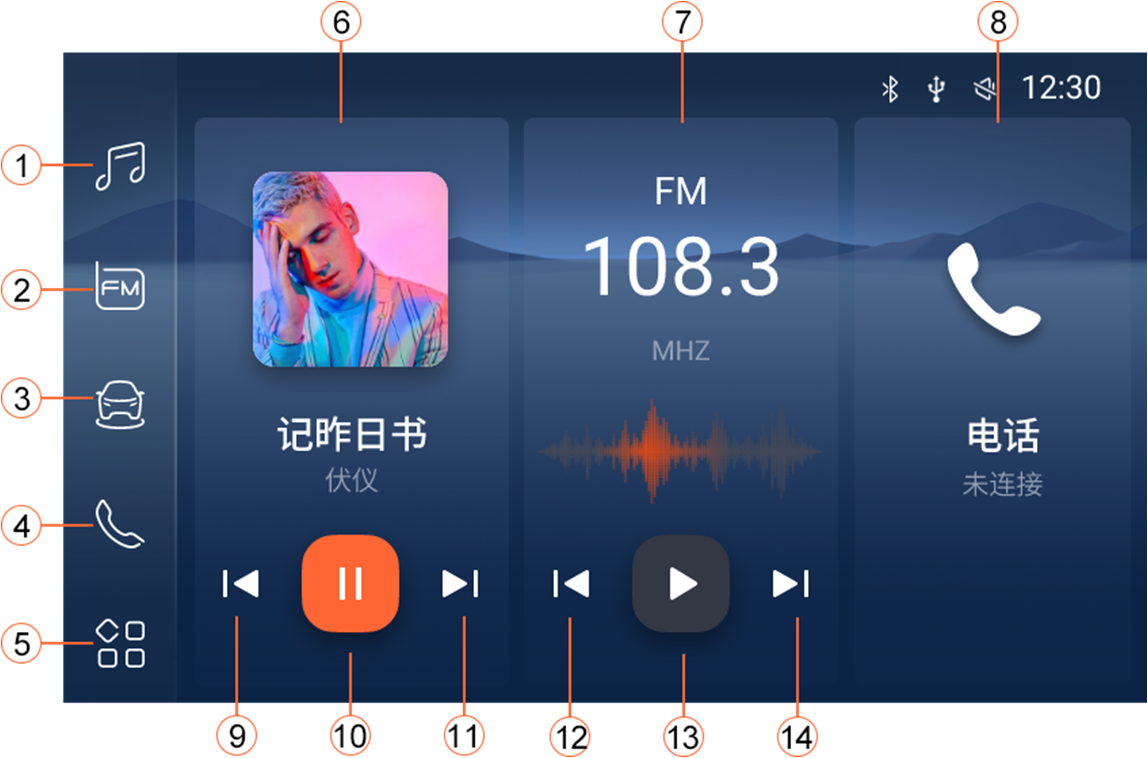

主菜单及快捷按键
开启本机进入主界面,选择进入对应的功能。主界面功能包括多媒体、收音机、蓝牙电话。
Graphic
1.点击进入多媒体界面
2.点击进入收音机界面
3.点击进入车辆控制界面
4.点击进入蓝牙电话界面
5.其他界面点击返回首页,主界面点击进入全应用界面
6.点击进入多媒体界面
7.点击进入收音机界面
8.点击进入蓝牙电话界面
9.音乐上一曲
10.音乐播放/暂停
11.音乐下一曲
12.收音机上一台
13.收音机播放/暂停
14.收音机下一台

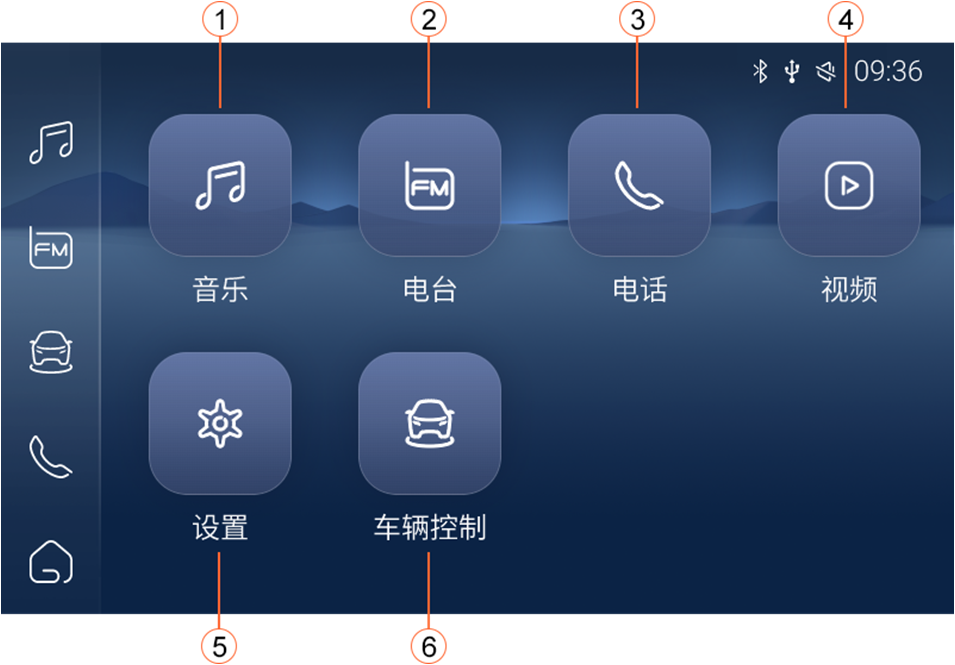

全应用
主界面点击左下角按键进入此界面,选择进入对应的功能。全应用功能包括音乐、电台、蓝牙电话、USB视频、系统设置、车辆控制。
Graphic
1.点击进入多媒体音乐界面
2.点击进入收音机界面
3.点击进入蓝牙电话界面
4.点击进入USB视频界面(需先插入有效USB)
5.点击进入系统设置界面
6.点击进入车辆控制界面

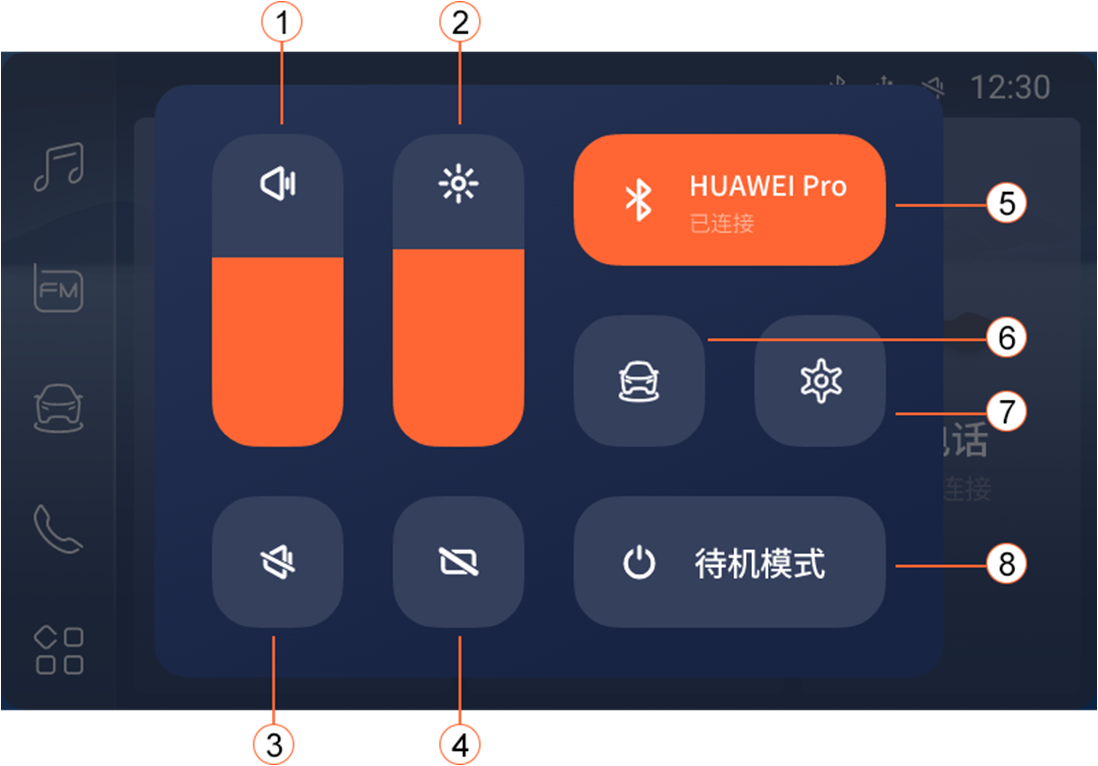

下拉菜单页
下拉菜单用于快捷修改一些系统状态(待机、打开蓝牙、关闭蓝牙、调节多媒体音量、调节亮度、系统设置等)。
Graphic
1.音量调节快捷键
2.亮度调节快捷键
3.静音快捷键
4.关屏快捷键
5.蓝牙快捷开关,短按打开/关闭,长按进入蓝牙设置界面
6.点击进入车辆设置快捷键
7.点击进入系统设置快捷键
8.点击进入待机模式

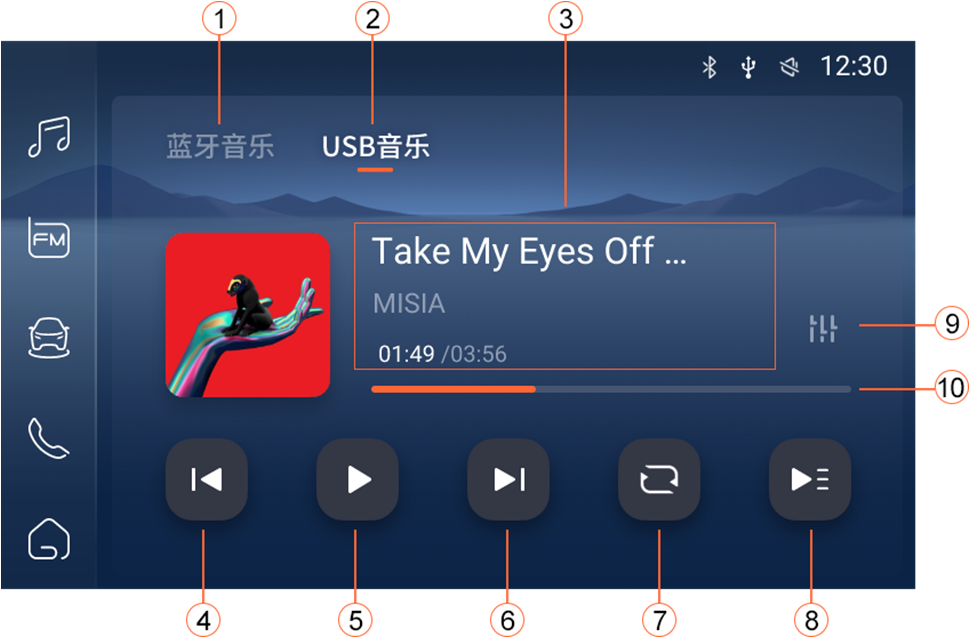

USB音乐模式
插入USB设备后,系统自动识别到USB设备的插入,点击进入USB音乐界面并自动播放。
Graphic
1.点击进入蓝牙音乐界面
2.点击进入USB音乐界面
3.当前歌曲信息显示
4.音乐上一曲
5.音乐播放/暂停
6.音乐下一曲
7.播放模式:全部循环=>单曲循环=>随机播放,默认循环播放(全部循环)
8.播放列表:点击进入播放列表
9.点击进入音效设置
10.歌曲进度条显示

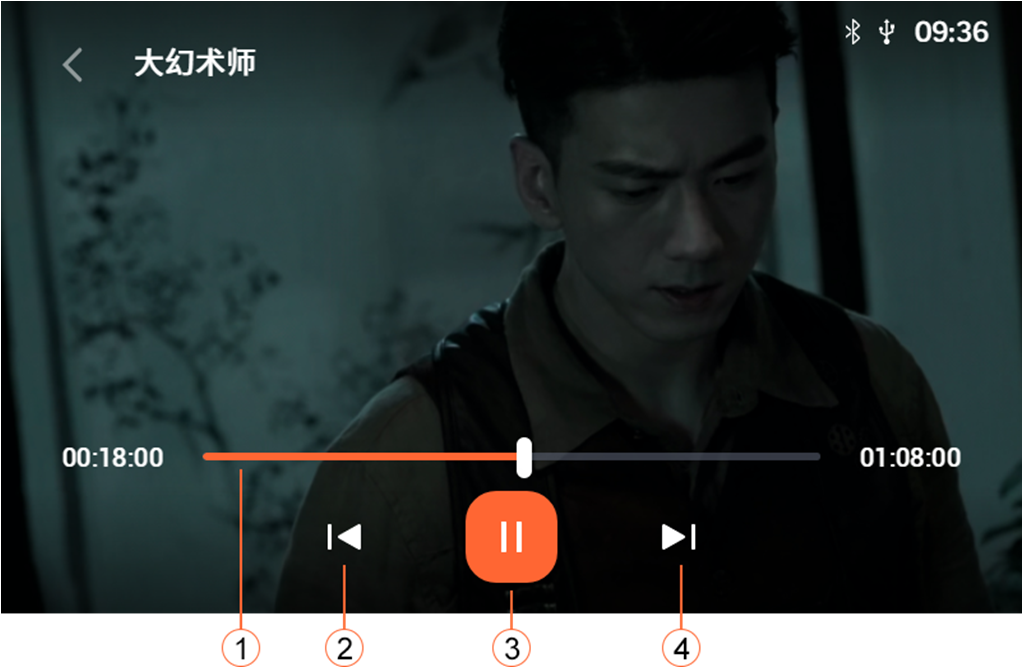

USB视频模式
插入USB设备,点击弹框提示进入文件夹,点击视频文件播放,或进入全应用,点击视频图标,进行播放。
Graphic
1.当前视频播放进度条显示
2.短按:上一个视频,长按:快退播放
3.视频播放/暂停
4.短按:下一下视频,长按:快进播放

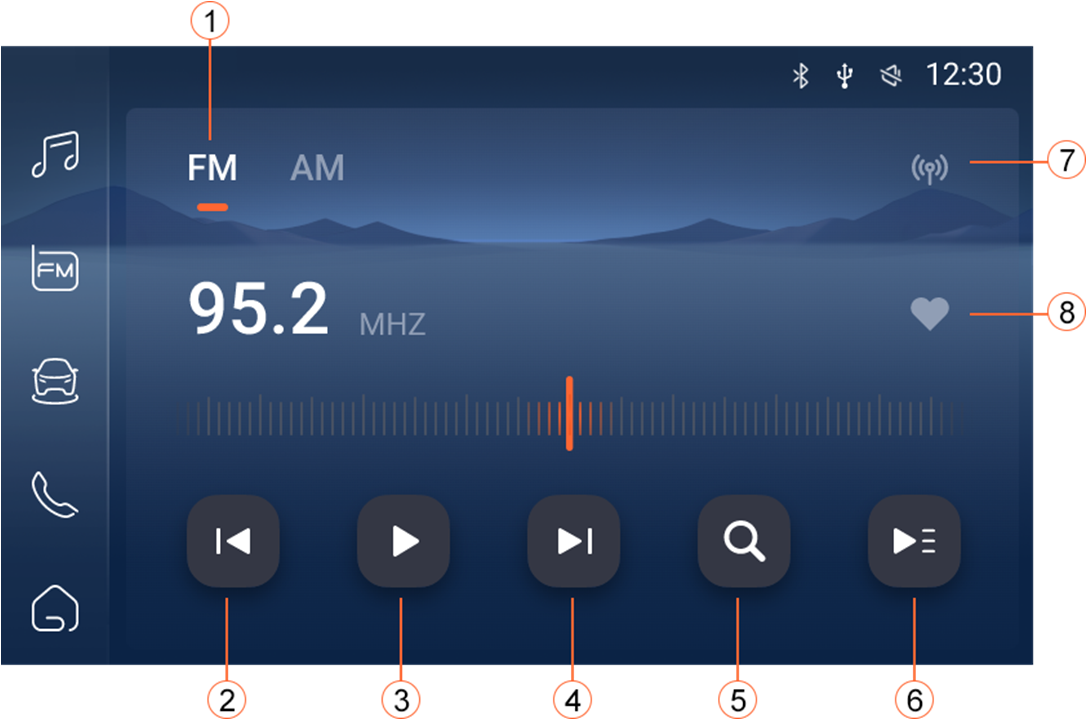

收音机
收音机界面上同步更新收音机的状态,包括波段、频率等。FM/AM波段切换按钮上显示正在播放的波段。比如当前正在收听FM的电台,波段按钮“FM”高亮。
Graphic
1.FM/AM切换按钮
2.收音上一台
3.收音播放/暂停
4.收音下一台
5.快速浏览:从当前播放的电台开始循环快速浏览,每个有效电台播放5秒,直至返回原先播放电台为止结束
6.点击进入电台列表
7.搜台:从最低频点开始搜索,全频段搜索一圈结束
8.收藏/取消收藏电台

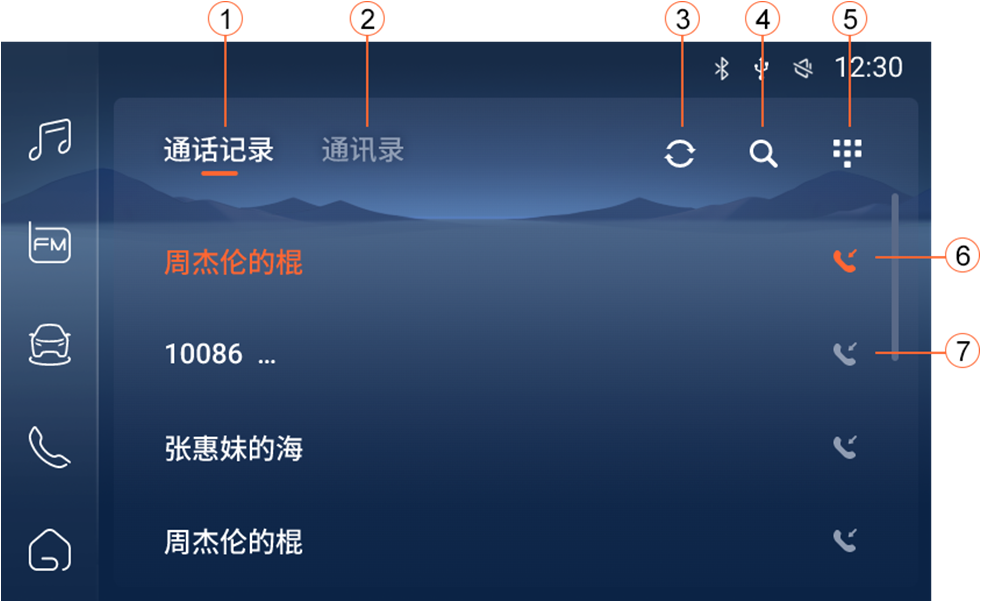

蓝牙通话
有三种方式可进入蓝牙通话界面,一是在首页点击电话卡片,二是在左侧导航栏点击电话图标,三是在全应用界面点击电话图标。
Graphic
1.当前连接手机的通话记录
2.点击进入通讯录界面
3.点击同步通话记录和通讯录
4.搜索联系人
5.点击进入拨号键盘界面,并进行电话拨打
6.未接来电
7.已接来电

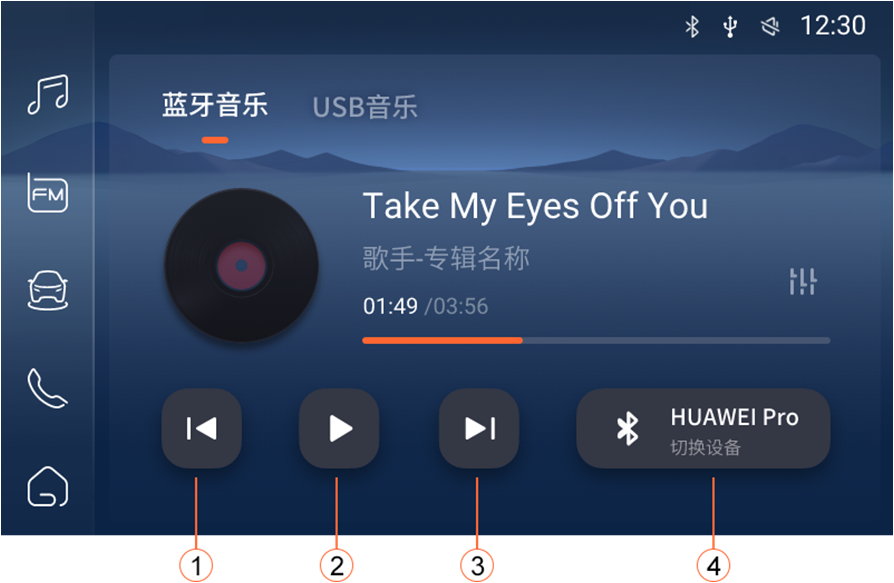

蓝牙音乐
连接蓝牙后,可点击左侧状态栏或全应用界面音乐图标进入蓝牙音乐界面。
Graphic
1.音乐上一曲
2.音乐播放/暂停
3.音乐下一曲
4.点击进入蓝牙设置界面,可切换为其他蓝牙

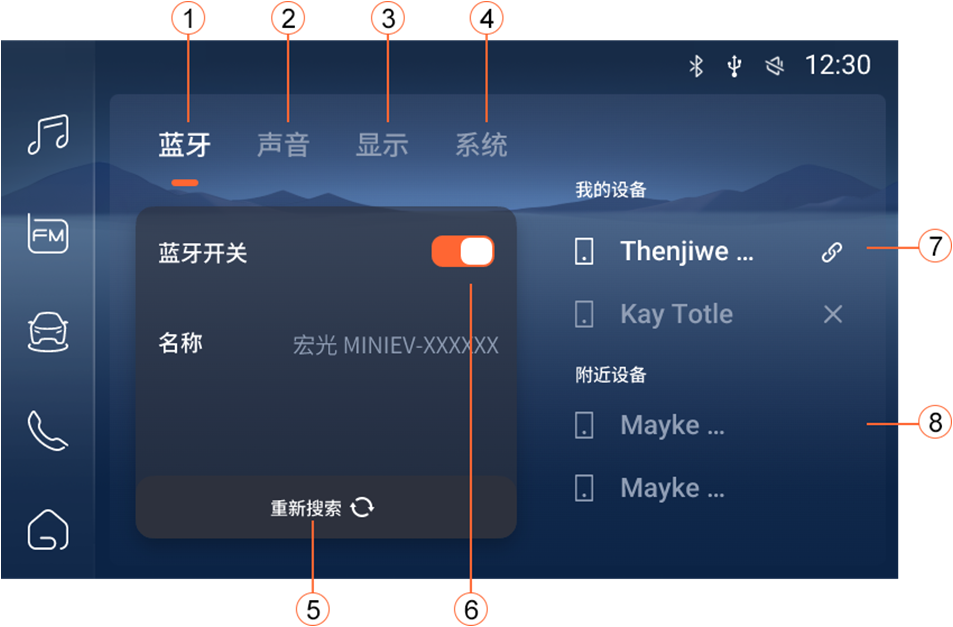

系统设置——蓝牙
点击下拉菜单或全应用设置图标进入蓝牙设置界面。
Graphic
1.点击进入蓝牙设置界面
2.点击进入声音设置界面
3.点击进入显示设置界面
4.点击进入系统设置界面
5.点击进行蓝牙设备搜索
6.蓝牙开关:默认打开状态。关闭时,不显示搜索按钮。
7.显示当前已连接设备
8.附近有效蓝牙设备

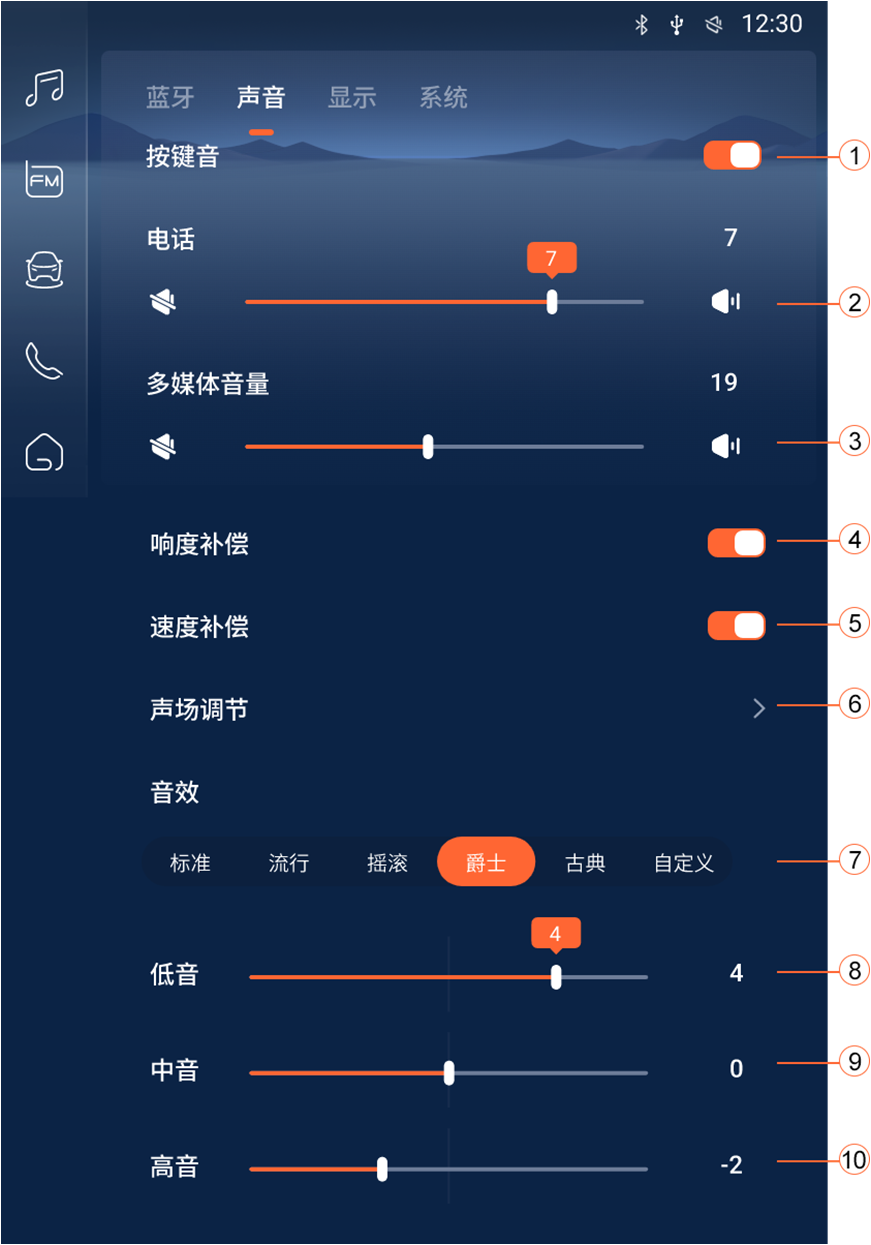

系统设置——声音
点击下拉菜单或全应用设置图标进入声音设置界面。
Graphic
1.按键音打开/关闭
2.电话音量调节:0~10
3.多媒体音量调节:0~39
4.响度补偿打开/关闭
5.速度补偿打开/关闭
6.点击进入声场调节界面
7.音效模式切换
8.低音调节:-7~7
9.中音调节:-7~7
10.高音调节:-7~7

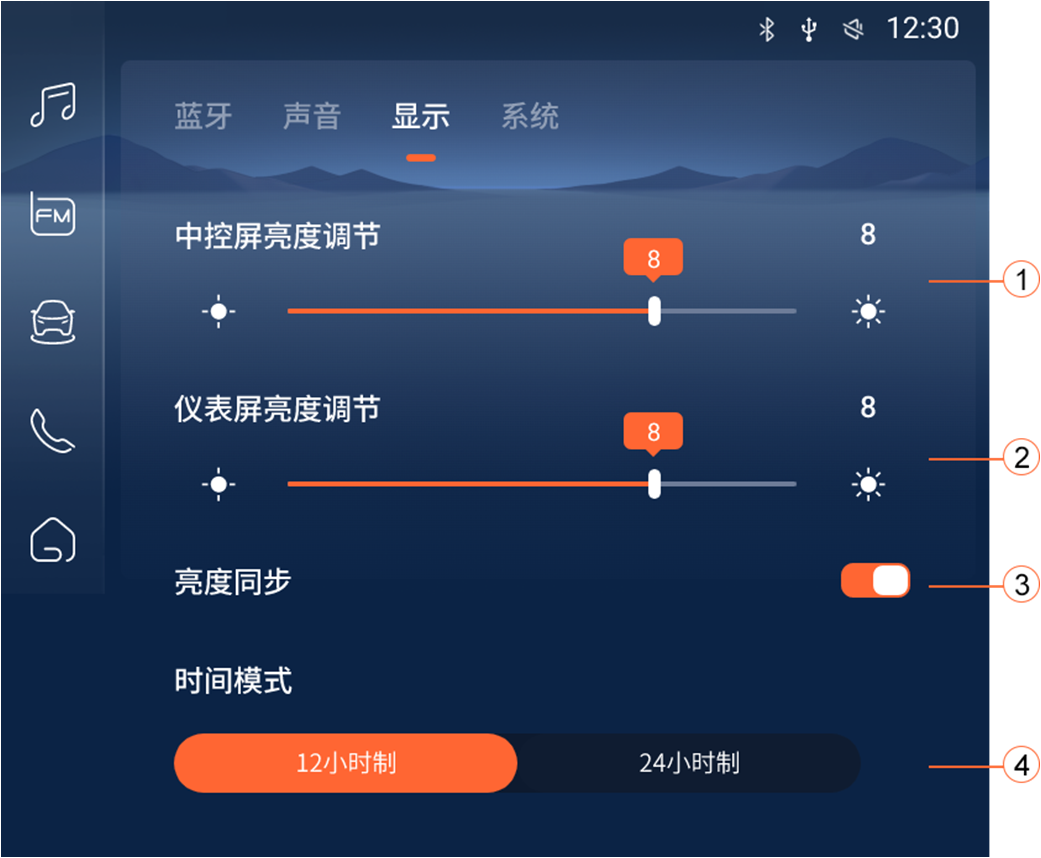

系统设置——显示
点击下拉菜单或全应用设置图标进入显示设置界面。
Graphic
1.中控屏亮度设置:1~10
2.仪表屏亮度设置:1~10
3.亮度同步开关
4.时间模式设置:12小时制和24小时制

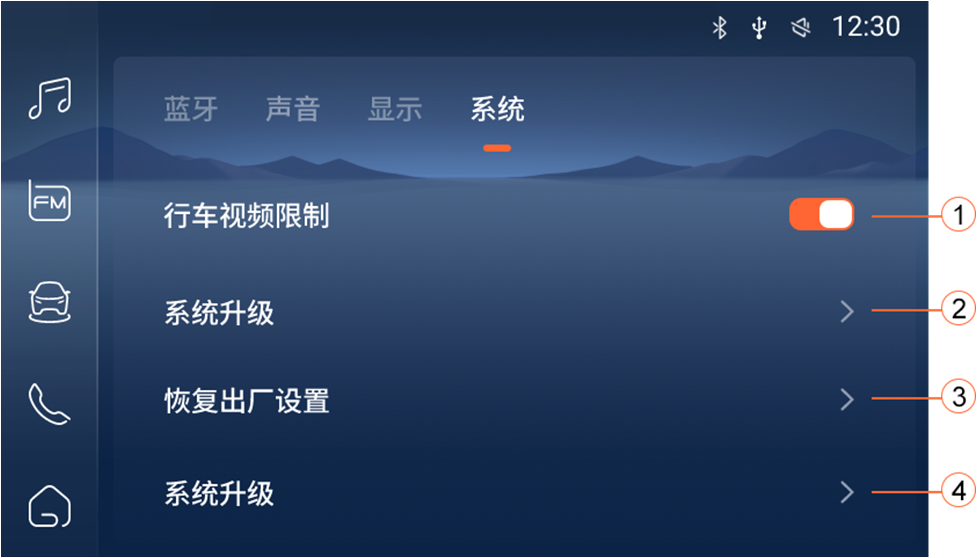

系统设置——系统
点击下拉菜单或全应用设置图标进入系统设置界面。
Graphic
1.行车视频限制打开/关闭(当车速大于15km/h时,暂停视频播放,提示安全须知)
2.点击进入升级界面,进行蓝牙版本升级
3.点击恢复出厂默认设置
4.点击查看当前软件版本信息

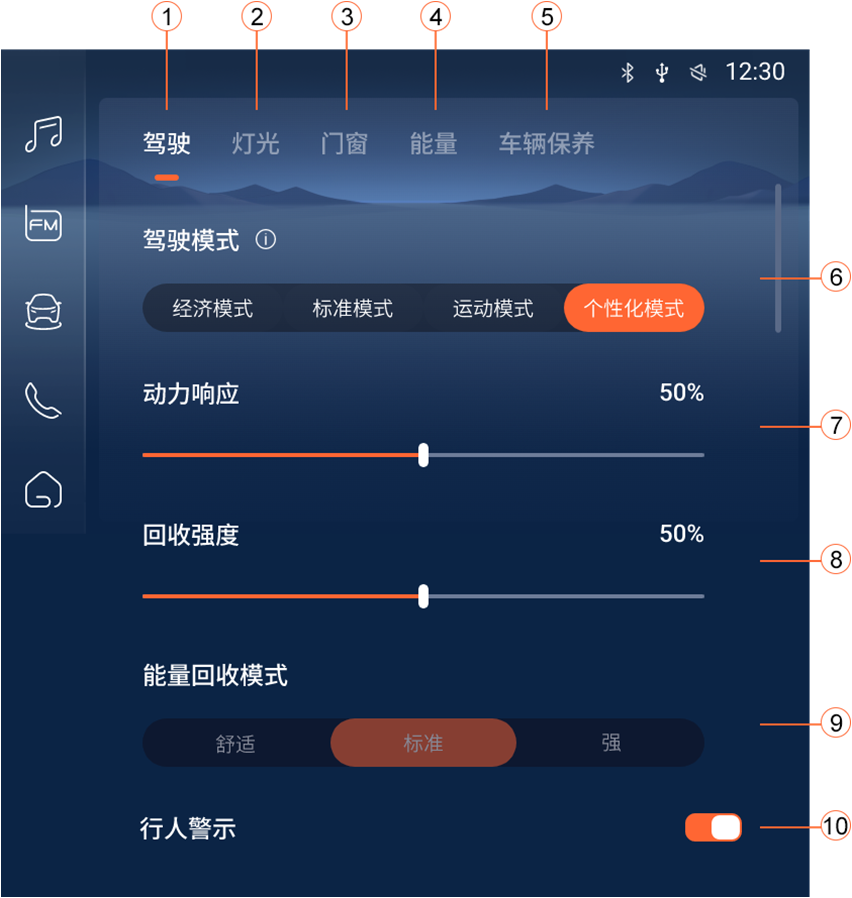

车辆控制——驾驶
点击左侧导航栏、下拉菜单或全应用车辆控制图标进入驾驶设置界面。
Graphic
1.点击进入驾驶设置界面
2.点击进入灯光设置界面
3.点击进入门窗设置界面
4.点击进入能量设置界面
5.点击进入车辆保养设置界面
6.驾驶模式设置。选中个性化模式时,弹出动力响应及回收强度滑动条进行设置。
7.动力响应设置
8.回收强度设置
9.能量回收模式设置
10.行人警示开关

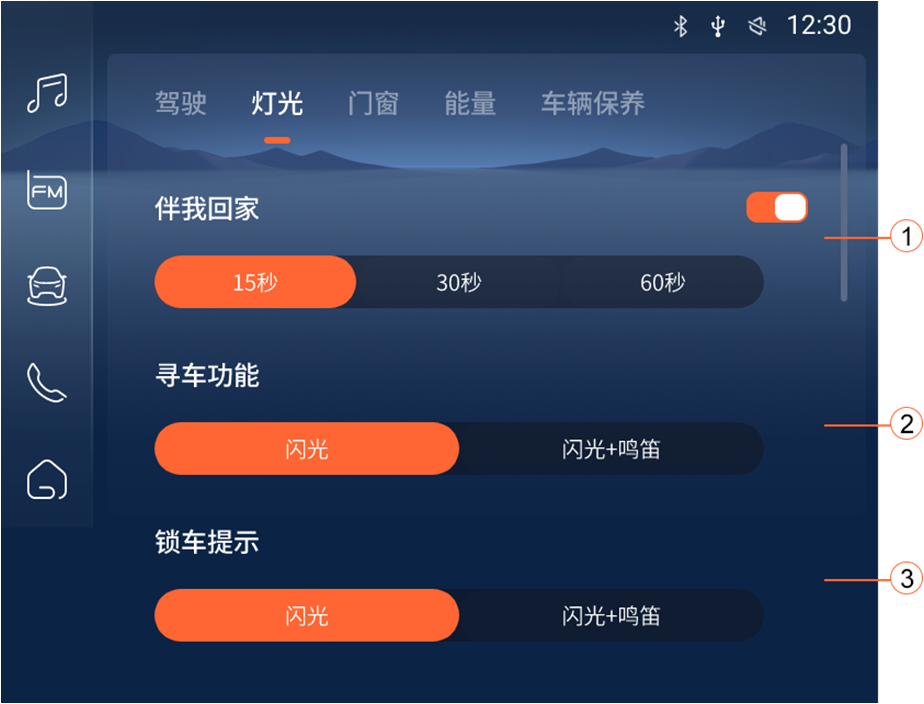

车辆控制——灯光
点击左侧导航栏、下拉菜单或全应用车辆控制图标进入灯光设置界面。
Graphic
1、伴我回家开关及时间选择
2、寻车功能设置
3、锁车提示设置

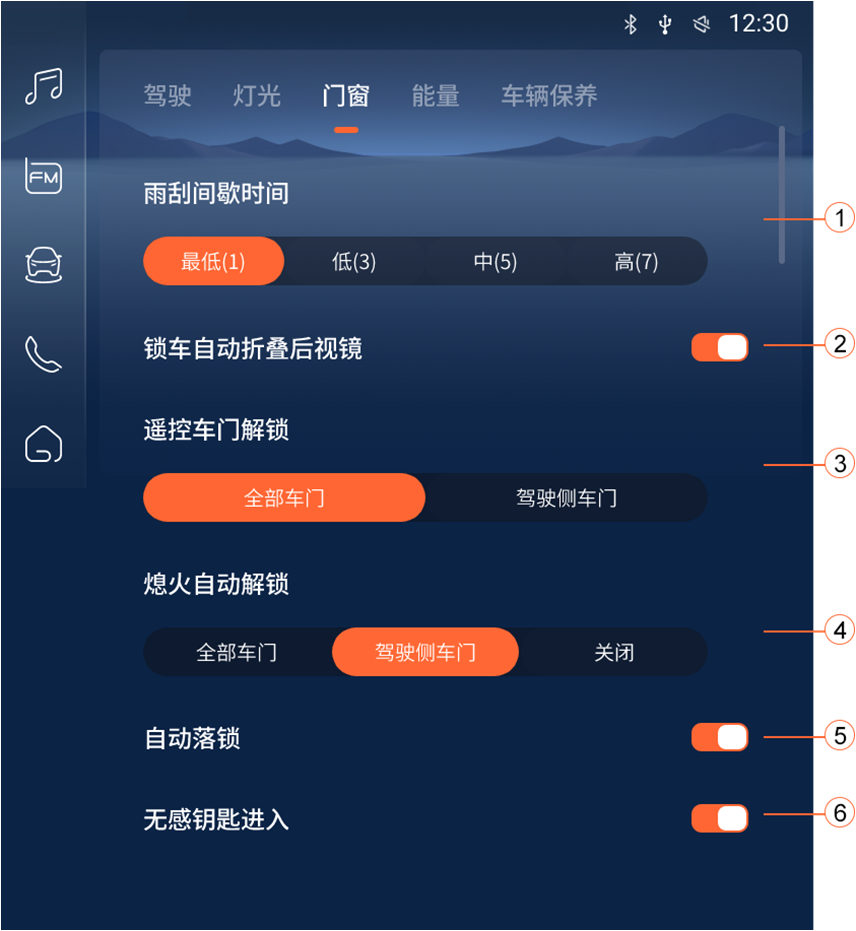

车辆控制——门窗
点击左侧导航栏、下拉菜单或全应用车辆控制图标进入门窗设置界面。
Graphic
1、雨刮间歇时间设置
2、锁车自动折叠后视镜开关
3、遥控车门解锁设置
4、熄火自动解锁设置
5、自动落锁开关
6、无感钥匙进入开关

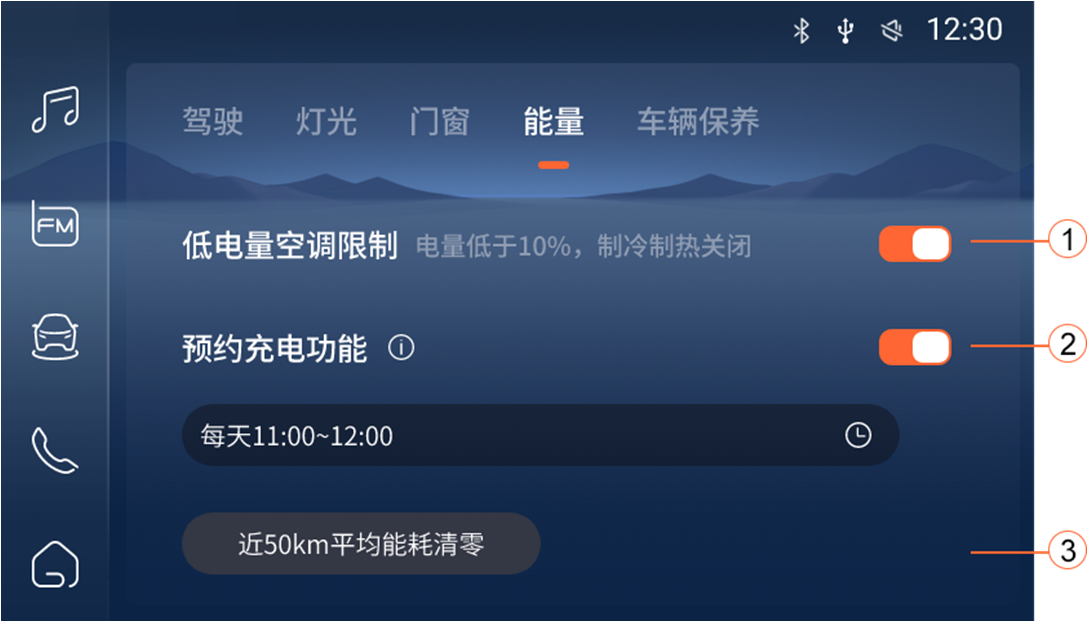

车辆控制——能量
点击左侧导航栏、下拉菜单或全应用车辆控制图标进入能量设置界面。
Graphic
1、低电量空调限制开关
2、预约充电功能开关,点击时间图标可进行预约充电时间设置
3、近50km平均能耗清零按钮

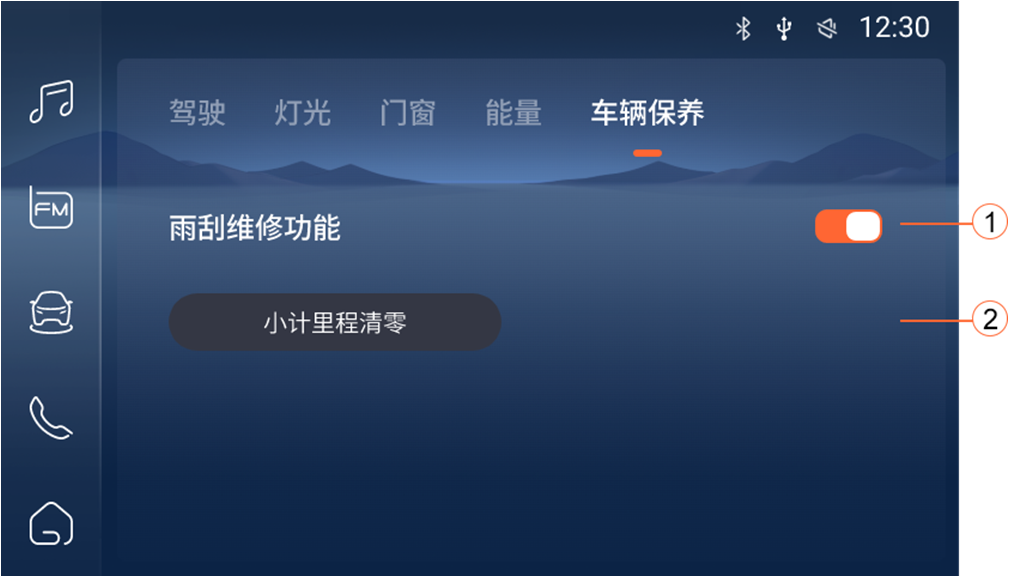

车辆控制——车辆保养
点击左侧导航栏、下拉菜单或全应用车辆控制图标进入车辆保养设置界面。
Graphic
1、雨刮维修功能开关
2、小计里程清零按钮

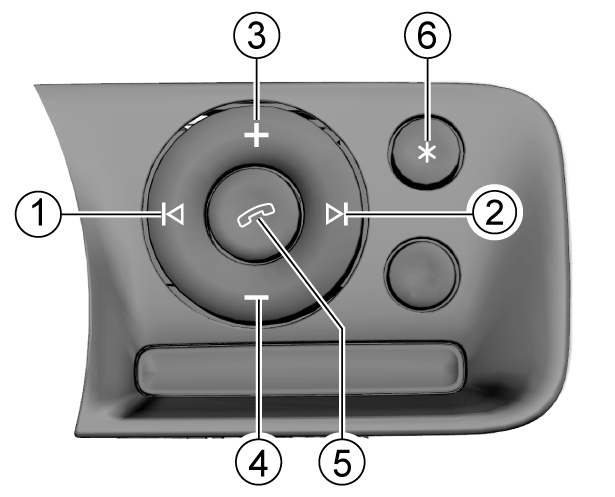

方向盘按键
Graphic

收音音源
USB音源
USB视频
蓝牙音乐
蓝牙电话
①上一曲
短按:上一台(低频段)
长按:不响应
短按:上一曲
长按:不响应
短按:上一曲
长按:快退
短按:上一曲
长按:不响应
不响应
②下一曲
短按:下一台(高频段)
长按:不响应
短按:下一曲
长按:不响应
短按:下一曲
长按:快进
短按:下一曲
长按:不响应
不响应
③音量+
短按:音量+1
长按:持续增加
短按:音量+1
长按:持续增加
短按:音量+1
长按:持续增加
短按:音量+1
长按:持续增加
短按:音量+1
长按:持续增加
④音量-
短按:音量-1
长按:静音
短按“音量+/-”键:退出静音,恢复到上一次静音前的音量值
短按:音量-1
长按:静麦,对方听不到声音
短按“音量+/-”键:取消静麦,恢复到上一次静麦前的音量值
⑤接听/挂断
来电界面短按接听电话;
通话界面短按挂断电话;
来电界面长按拒接电话
⑥多功能切换(长按约5秒重启)
本地内切换:切换到下一音源(USB音乐-蓝牙音乐-本地电台)
响应长按功能
