备胎、千斤顶和工具
Graphic
备胎放置在车辆后方底部的备胎托架上。
随车工具
随车工具内含三角警告牌、反光背心、牵引钩。
若选装备胎则含有机械千斤顶、车轮螺母扳手。
选装备胎则不装快速补胎工具,无备胎则必须装快速补胎工具
快速补胎工具请按照说明书操作。
备用轮胎
尽管备胎已经充气,但是经过一段时间后也会漏气。应定期检查充气压力。正确的充气压力,请参见“技术数据”章节。
不要将备用轮胎用在其它车辆上。也不要把备用轮胎或车轮与其它车辆的车轮或轮胎混用,它们不配套。把备用轮胎和它的车轮放在一起。
轮胎更换安全预防措施:
  • 打开危险警告灯。
  • 驶离公路至无车流的安全地点。
  • 停泊于平坦、坚硬且不会发生滑移的路面上。取出三角警示牌放置于汽车后方适当位置(请遵循交通法规的要求)。
  • 关闭电源并且拔去钥匙。
  • 拉紧驻车制动器。
  • 让所有乘客离开车辆并且站在安全的地点上。
  • 将与需要更换的轮胎成对角线方向上的轮胎用楔形物、木块或石头固定好。
不遵守这些安全预防措施可能引起您的车辆滑离千斤顶,从而可能引起严重伤害。
取出备胎
Graphic
  • 用车轮螺母扳手拧开备胎支架的锁紧螺栓。注意扶住支架或把它支撑好,以免托架突然掉落。
  • 锁紧螺栓完全拧开后,降下托架,取出备胎。
千斤顶
Graphic
如图所示,千斤顶位于主驾驶座椅下。
千斤顶摇杆位于副驾驶座椅下。
千斤顶举升点
前桥
Graphic
如图所示,将千斤顶顶在车辆底部大梁或大梁延伸的平整面上。
后桥
Graphic
如图所示,将千斤顶顶在弹簧钢板底部的平整面。
液压千斤顶
Graphic
液压千斤顶只适宜直立使用,不能侧置或倒向使用。
液压千斤顶的使用方法及注意事项、应用范围等内容,详见液压千斤顶上的《说明书》。
千斤顶性能参数
型号
起重量(t)
最低高度(mm)
最高高度(mm)
调整高度(mm)
TRA0202
2
≤165
≥410
≥55
操作位置
Graphic
使用千斤顶时,正确的操作位置应位于车辆的侧面,且确保千斤顶没有滑动的风险。
Graphic
切勿进入车底操作,避免举升车辆时可能发生倾倒的危险。
警告
当使用千斤顶时,切勿进入车辆底下。
使用时不能超过此千斤顶额定载荷,此千斤顶只能在坚硬的水平地面上使用。
使用方法及注意事项
  • 估计起重量,切忌超载使用。
  • 确定好车辆的举升点以及地面的软硬程度,以免起重时产生倾倒的危险。
  • 千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢靠,禁止将千斤顶作为支撑物使用,禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒的危险。
  • 使用千斤顶时,应注意活塞杆的起升高度,当看到小活塞杆上的红色警戒线时,应立即停止起升,否则将会发生危险。
  • 使用前用手柄将回油阀顺时针方向旋转拧紧。
  • 手柄插入千斤顶的扳手孔内上下扳动,活塞杆即平稳上升,升起车辆。
  • 欲使活塞杆下降,只须用手柄(有开口处一端)将回油阀杆逆时针方向微微旋松,活塞杆即渐渐下降。有载荷时旋转不能太快,否则下降速度过快将产生危险。
  • 添加机械油:将千斤顶立起放置,拨掉外套上的油塞,油滤洁加到油塞口为止;本千斤顶使用SH/T0360 13号机械油。
  • 使用过程中应避免急剧的震动,并根据使用情况作定期检查。
更换轮胎
  • 取出工具、千斤顶及备胎。
    Graphic
  • 利用套筒扳手拧松车轮螺母,每个各拧一圈。
  • 将千斤顶放置在离需更换轮胎最近的举升点正下方。
    Graphic
  • 如上图,用摇杆(动压杆)将回油阀顺时针方向旋转拧紧。
    告诫
    在您将车轮升起离开地面之前,不要拆除任何螺母。
    警告
    在千斤顶进入适当位置之前不要试图提升车辆,要将千斤顶牢牢固定在车辆和地面之间。

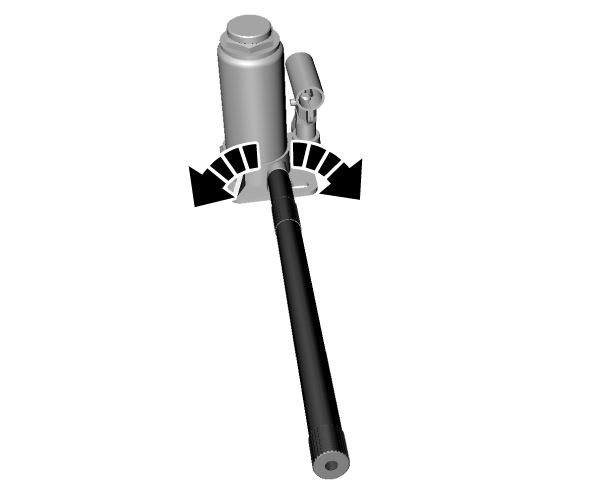

    Graphic
  • 如上图,将摇杆插入千斤顶的扳手孔内上下扳动,活塞杆即平稳上升。
  • 使千斤顶慢慢升起,确保千斤顶顶头牢固顶入举升位置。
  • 在确保千斤顶位置正确的情况下继续转摇杆,直到轮胎完全离开地面大约3厘米。
  • 把备胎垫在需更换车轮附近的车底下,预防车辆突然滑落。
  • 完全拆除车轮螺母,拆除需要更换的车轮。
  • 在车轮轮毂上安装备用轮胎。
    Graphic
  • 装上全部车轮螺母,初步旋紧。
  • 用摇杆将回油阀逆时针方向微微旋松,活塞杆即渐渐下降。将车辆平稳降至地面。
  • 按上图1-2-3-4–5–6顺序逐步旋紧车轮螺母,力矩值:铁车轮90~110牛米,铝合金车轮100~130牛米。
  • 把漏气的轮胎放到备胎存放位置固定稳妥。将工具放回工具箱固定好。
告诫
确保使用适当的螺母以及螺栓紧固至适当扭矩。
使用不正确的零件或者不适当紧固车辆螺母可能导致车辆损坏或者车轮脱离车辆。
告诫
在千斤顶提升起车辆的整个过程中,确保千斤顶竖直放置且不会发生滑动。
注意
不要将车辆提升超过更换车轮必需的高度。
注意
请尽快更换漏气轮胎供以后使用。需定期检查车辆备胎的情况,以保证在紧急情况下能安全使用备胎。
告诫
在车辆由千斤顶支撑的时候不要在其下方工作,也不要启动发动机。车辆可能会从千斤顶上滑脱掉落,从而导致严重伤害或者死亡。
注意
在用千斤顶顶起车辆条件不令人满意,或者您没有信心安全完成这一任务的时候,致电特约维修服务中心寻求帮助。
告诫
不要在车轮螺母或者螺栓上使用油料或油脂。
要使用正确的车轮螺母或者螺栓。
使用套筒扳手,要牢靠地紧固螺母或者螺栓。
尽可能快地到特约维修服务中心处并且根据规格紧固车轮螺母或者螺栓。如果紧固不适当,螺母或者螺栓可能会松开并由此引发事故。
告诫
当使用千斤顶的时候,车辆可能变得不稳定并发生移动,造成损坏和人身伤害。 使用正确且状态正常的千斤顶。
在顶起之前,让所有乘客离开车辆并且远离车流。
千斤顶仅用于更换车轮。
不要在倾斜或者滑动的地面上顶起车辆。
在离需更换车轮最近的千斤顶举升点使用千斤顶。
用楔形物、木块或石头阻挡住对角线的车轮,预防车辆移动。
告诫
在使用千斤顶之前,确保驻车制动器已拉紧且变速器挂1挡或者倒车挡。
避免在车流密集处更换车轮。
